Trommelmotor versus externe aandrijving: een praktische keuzegids
Het kiezen van de juiste transportbandaandrijving is een cruciale technische beslissing met veel gevolgen. Er zijn twee soorten aandrijvingen beschikbaar voor ontwerpers van transportbanden en machinebouwers: trommelmotoren met alle componenten in één aandrijving, en een externe aandrijving, met motor en tandwielkast los van de transportband.
In deze gids leggen we het verschil uit en vergelijken we beide aandrijvingen op criteria zoals ruimte, beschermingsgraad, hygiëne, onderhoud, rendement, installatiegemak en totale eigendomskosten. Ook geven we aan wanneer elk type de betere keuze is.

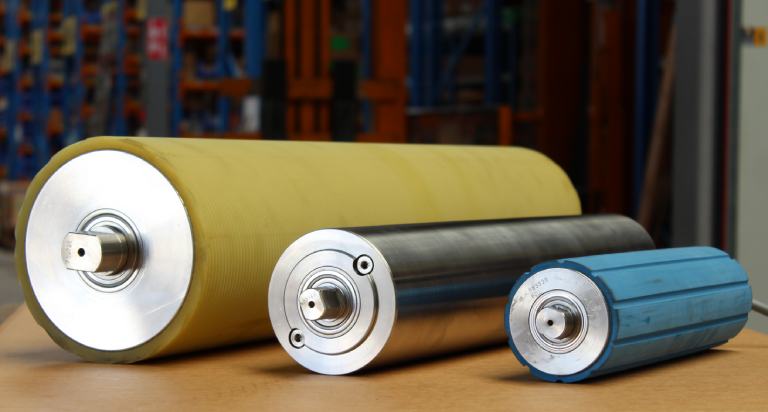

Wat is een trommelmotor?
Een trommelmotor combineert elektromotor en tandwielkast in één gesloten unit. Beide componenten zitten in de trommel zelf. De aandrijving heeft geen externe roterende onderdelen. Geen motor naast de transportband. Geen koppeling of ketting tussen tandwielkast en aandrijftrommel.
BEGE levert LAT-trommelmotoren, gemaakt door Himmel Technologies GmbH in Duitsland. Het assortiment omvat 15 trommeldiameters variërend van 61,5 mm tot 800 mm, vermogens van 0,03 kW tot 132 kW en een maximaal koppel van 22.527 Nm. Twee series vormen de kern: de TM-serie voor standaard-toepassingen en de TMRVS-serie in roestvrij staal voor voedselproductie.
BEGE houdt trommelmotoren op voorraad in Nederland, met korte levertijden.

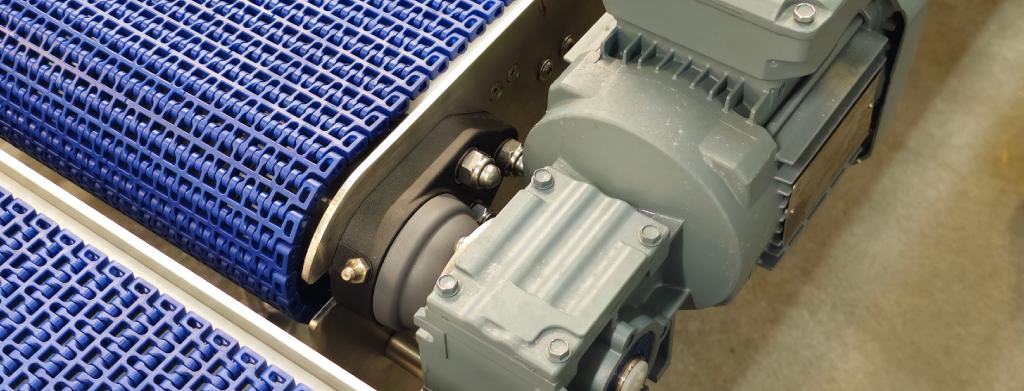

Wat is het alternatief?
Past een trommelmotor niet bij een specifieke transportbandtoepassing, dan is een conventionele externe aandrijving geschikter: een combinatie van een motor en tandwielkast buiten het frame, verbonden met de aandrijftrommel via een koppeling of ketting. Elk component is toegankelijk voor onderhoud.
BEGE levert verschillende configuraties met externe aandrijving voor transportbanden, rollenbanen en transportapparatuur:
-
Motoren met rechte en kegelwieloverbrenging voor transportband-, rollen- en kettingtoepassingen;
-
Servomotoren met servoaandrijvingen voor toepassingen met snelheidsregeling of positionering;
-
Planetaire tandwielkasten voor compacte ontwerpen met hoge koppelvereisten.
Over Himmel Technologies: de ontwikkeling van de LAT trommelmotor
Himmel Technologies produceert LAT trommelmotoren in Duitsland. Met meer dan 60 jaar ervaring geldt Himmel als gerenommeerde leverancier van transportbandaandrijfoplossingen voor bagageafhandeling op luchthavens, logistieke automatisering, voedselproductie, bulktransport en tal van andere sectoren.
De TM- en TMRVS-series voldoen aan DIN- en EN-productienormen. Gebalanceerde toleranties in de tandwieloverbrenging zorgen voor een rendement tot 97%, met minimale wrijving en stille werking. Speciale smeerolie circuleert binnen de trommel en koelt de aandrijfcomponenten. Labyrintgeometrie beschermt de trommel tegen verontreiniging, ook in veeleisende omgevingen.
BEGE is al jarenlang de exclusieve distributeur van Himmel-trommelmotoren in de Benelux. BEGE levert documentatie, tekeningen, selectiesoftware en advies over de engineering van trommelmotortoepassingen.
Wanneer kiezen voor een trommelmotor voor een transportband of verpakkingslijn?
Een van de volgende situaties geeft meestal de doorslag bij de keuze voor een trommelmotor.

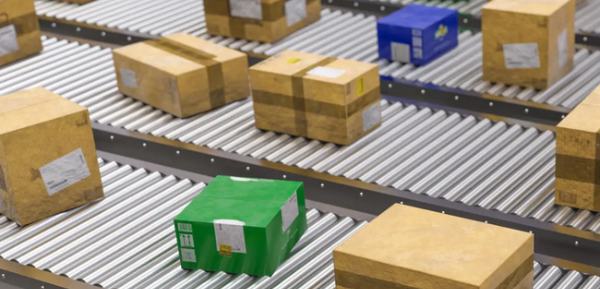

Ruimte naast de transportband is beperkt
Een smal frame of lage vrije hoogte maakt het onmogelijk om een externe motor te integreren zonder de voetafdruk van de machine te vergroten.
Een trommelmotor houdt de transportband binnen de standaardafmetingen, want de trommel vraagt geen extra vloeroppervlak buiten de bandbreedte. Dynamische opstellingen zoals pallet- en kartonstroomsystemen profiteren direct van die vrijgekomen ruimte.

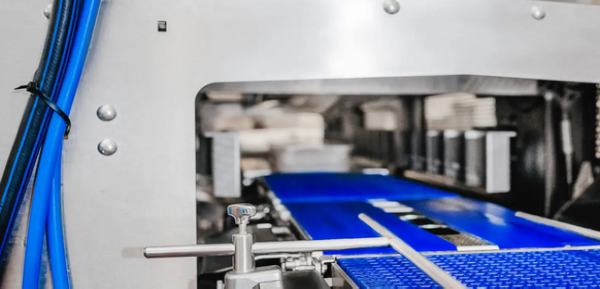

Strenge hygiëne-eisen gelden
In voedselverwerking, farmaceutische productie en andere sectoren met dagelijkse reinigingsrondes raakt het buitenoppervlak van een gewone externe aandrijving snel vervuild, door bevestigingsbouten, koelribben en andere moeilijk bereikbare elementen. In zo’n omgeving vormt de IP69K-bescherming van een trommelmotor de beste keuze. Voor een overzicht van aandrijfsystemen voor duurzame voedselproductie geldt: de gesloten bouw van de trommelmotor biedt een structureel hygiënisch voordeel ten opzichte van elke externe configuratie.

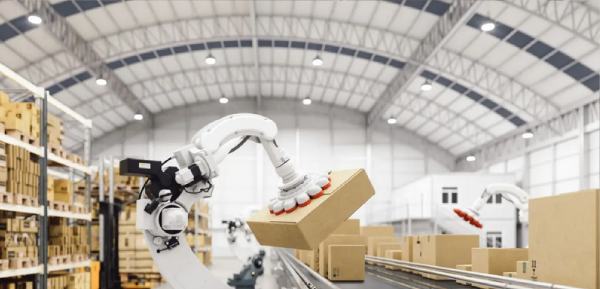

Gevaar voor stoten of botsingen speelt een rol
Vorkheftrucks en vallende voorwerpen bedreigen de werking van een conventionele aandrijving met externe motor en tandwielkast. In een cementfabriek of recyclingbedrijf, waar zware ladingen de norm zijn, presteert een trommelmotor beter: er zijn geen externe bewegende onderdelen die schade oplopen door stoten of botsingen.

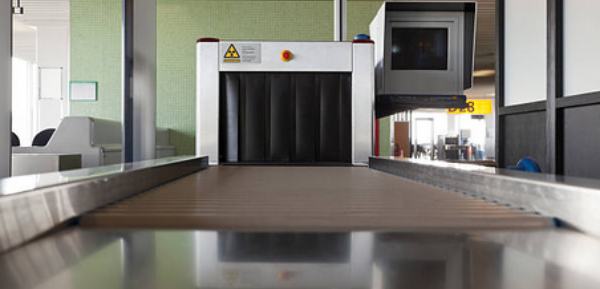

Continu bedrijf, minimale onderhoudstoegang
Bagageafhandeling op luchthavens, logistieke sortering en continue voedselproductie draaien dag en nacht door. De oliegekoelde bouw van de trommelmotor maakt riembijstelling, koppelingsonderhoud en externe lagersmering overbodig. Een visuele check van de asafdichting en de stuurkabel volstaat als onderhoud. Dit beperkt geplande stilstand en voorkomt ongeplande stops door smeerproblemen of kettingslijtage.
Overweegt u een trommelmotor voor uw transportband of verpakkingslijn?
Neem contact op en ontdek wat de beste oplossing is voor uw toepassing.
Wanneer de trommelmotor het optimale aandrijfsysteem is
1. Beperkte ruimte langs de transportband
Een smal frame of lage vrije hoogte biedt geen plek voor een externe motor en tandwielkast naast de transportband. Een trommelmotor integreert volledig in de aandrijftrommel; niets steekt buiten de bandbreedte uit. Machinebouwers winnen vloeroppervlak, houden de machinevoetafdruk compact en vergroten de transportcapaciteit per vierkante meter productieruimte.
2. Hygiënenormen vragen om afspuiten
In voedselverwerking, farmaceutische productie en diervoederproductie krijgen transportbanden dagelijks een beurt met stoom of hogedruk. De roestvrijstalen TMRVS-trommelmotor van Himmel heeft een glad, naadloos oppervlak met IP69K-classificatie, zonder ribben, bevestigingsmiddelen of smeerpunten waar vuil zich kan nestelen. De unit weerstaat agressieve reinigingsmiddelen en voldoet aan de strengste voedselveiligheidsnormen bij continue productie.
3. Risico op stoten en botsingen
Waar vorkheftrucks rijden of zware producten van hoogte vallen, lopen externe aandrijfcomponenten voortdurend risico op mechanische schade. Een trommelmotor heeft geen blootliggende motor, tandwielkast of koppeling buiten het transportbandframe. Er valt niets te raken, te verbuigen of te breken. Het ontwerp sluit schade door botsing of vallend materiaal structureel uit.
4. De lijn draait 24/7 met beperkte onderhoudstoegang
Bagagesystemen op luchthavens, logistieke sorteerlijnen en continue productielijnen kunnen zich geen ongeplande stilstand voor aandrijfonderhoud veroorloven. De trommelmotor is oliegekoeld en volledig afgedicht: geen ketting om te spannen, geen externe lagers om te smeren, geen riem om te vervangen. Routinecontrole beperkt zich tot een visuele check van asafdichting en kabel. De onderhoudstijd blijft minimaal, de beschikbaarheid hoog.
Wanneer een conventionele externe aandrijving de juiste keuze is
Een trommelmotor vormt niet in elk scenario de beste keuze. De volgende omstandigheden pleiten voor een conventionele externe aandrijving.
-
De initiële aanschafkosten wegen het zwaarst
Een trommelmotor kent hogere aanschafkosten dan een vergelijkbare externe motorreductor. Zijn de eisen op het gebied van hygiëne, onderhoud en bescherming laag, en dient de initiële uitgave zo laag mogelijk te blijven, dan vormt een externe aandrijving vaak de economisch logischere keuze. Over de volledige levensduur pakt de trommelmotor doorgaans gunstiger uit qua totale eigendomskosten, maar het verschil in aanschafprijs blijft reëel.
- Het vereiste koppel overschrijdt het bereik van de trommelmotor
De LAT TM-serie dekt toepassingen tot 22.527 Nm. Zware bulktransportbanden in de mijnbouw, grote industriële drogers en vergelijkbare toepassingen met extreem lage snelheden en hoge belasting vragen soms om externe aandrijfconfiguraties buiten dit bereik. Combinaties van kegel- en spiraalvormige tandwielmotoren bieden dan uitkomst.
-
Onderhoud ter plaatse op componentniveau is een harde eis
Sommige bedrijven willen dat technici motor of tandwielkast kunnen vervangen, zonder de volledige aandrijfeenheid uit de transportband te halen. Een externe aandrijfconfiguratie maakt dat mogelijk. Faalt een trommelmotor, dan wisselt de hele unit. BEGE houdt standaard trommelmotoreenheden op voorraad in Sassenheim om de doorlooptijd te beperken, maar het onderhoudsmodel verschilt fundamenteel.
-
De transportband heeft meerdere aandrijfpunten over de lengte
Lange transportbanden met meerdere tussenliggende aandrijfpunten krijgen doorgaans externe aandrijvingen, elk apart gedimensioneerd en geplaatst per aandrijfstation. De configuratievrijheid van losse motoren en tandwielkasten vormt hier een technisch voordeel.
Trommelmotor versus externe aandrijving: directe vergelijking
Een vergelijking op basis van de criteria die het belangrijkst zijn bij het ontwerpen van transportbanden en de machinebouw.
| Ruimte naast de transportband is beperkt | → trommelmotor |
| Transportband wordt dagelijks met stoom of hogedrukwater gereinigd | → trommelmotor |
| Er is gevaar voor stoten en botsingen | → trommelmotor |
| 24/7-bedrijf met minimale onderhoudstoegang | → trommelmotor |
| Vereist koppel > 22.527 Nm | → externe aandrijving of contact met BEGE |
| Onderhoud van componenten ter plaatse is vereist | → externe aandrijving |
| Transportband met meerdere aandrijfpunten | → externe aandrijving |
| Initiële aanschafkosten wegen het zwaarst | → vergelijk de TCO; externe aandrijving heeft lagere instapkosten |
Over LAT trommelmotoren bij BEGE
BEGE is de officiële distributeur van LAT trommelmotoren van Himmel Technologies voor de Benelux. Wij houden trommelmotoren op voorraad in Sassenheim en leveren in en buiten Europa
-
TM-serie standaard trommelmotoren van aluminium of staal, diameters 61,5–800 mm, vermogen 0,03–132 kW
-
TMRVS-serie roestvrij staal, IP69K, voedselveilige constructie voor hygiënische omgevingen
Beide series zijn leverbaar met encoders, remmen, terugloopblokkeringen, keramische bekleding, FDA-goedgekeurde coatings en meer.
